Through Hole EMI Iffiltra Żibeġ

Through Hole EMI Iffiltra Żibeġ

1.Ferrite Core;

2.Kostruzzjoni Regged;

3.Kontro-miżuri għall-FCC,VDE;

4.CSA,CE,VCC1;

5.Soppressjoni EMI/RFI;

6. Affidabbiltà għolja;

7.Stabbiltà fit-tul;

8.Small daqs, Low Cost.

Introduzzjoni tal-Prodott

Through Hole EMI Iffiltra Żibeġ

Ix-xoffa manjetika tappartjeni għal element ta 'storbju ta' interferenza elettromanjetika, tappartjeni wkoll għal filtru tal-istorbju. Jaġixxu bħala serje ta 'resistors u indutturi f'ċirkwit. Ir-reżistenza u l-inductance tagħhom ivarjaw mal-frekwenza taċ-ċirkwit. Jaġixxu bħala filtri ta'-frekwenza għolja billi juru reżistenza hekk kif jgħaddu frekwenzi għoljin. Il-materjal ewlieni taż-żibeġ manjetiċi huwa ferrite

Is-sinjal ta 'frekwenza għolja fiċ-ċirkwit jikkonsma ħafna sinjal ta' frekwenza għolja hekk kif jgħaddi mill-ferrite. Huwa minħabba l-karatteristiċi ta 'frekwenza għolja tal-ferrite li ż-żibeġ manjetiċi għandhom rwol fiċ-ċirkwit ta' reżistenza ta 'frekwenza għolja u baxxa.

Hemm ħafna tipi ta 'żibeġ manjetiċi, li wħud minnhom għandhom toqob multipli. Il-passaġġ tal-wajer jista 'jżid l-impedenza ta' l-element (il-kwadru tan-numru ta 'passes taż-żibeġ manjetiċi), iżda l-abbiltà tat-trażżin tal-istorbju fi frekwenzi għoljin tista' ma tkunx kbira daqs kemm mistenni. Jistgħu jintużaw serje multipli konnessi żibeġ manjetiċi.

Meta x-xoffa manjetika tal-ferrite tkun installata fiċ-ċirkwit, m'hemmx bżonn li jiġi stabbilit il-punt tal-art. Dan huwa l-vantaġġ pendenti taż-żibeġ manjetiċi tal-ferrite.



Familji ta' prodotti 1.  R6H  ✉ 2. RH IMMEXXIJA✉ 3. RH✉ 4. RID✉ 5. RWW✉
6. SMB✉ 7. SMB3H✉ 8. SMB4B✉ 9. SMB5H✉ 10.  T  ✉
11.R8H-4TS ✉ 12.Serje SMB ✉



1. Familja R6H

Through-toqba Axial Wide Band Chokes



KARATTERISTIĊI:product-800-800

  • Kostruzzjoni regged
  • Kontromiżuri għal FCC,VDE
  • CSA,CE,VCC1
  • Soppressjoni EMI/RFI
  • Affidabbiltà għolja
  • Stabbiltà fit-tul





APPLIKAZZJONIJIET:

  • Tagħmir tat-Telekomunikazzjoni
  • Tagħmir tal-Komunikazzjoni mingħajr Fili
  • Prodotti tal-Kompjuter
  • Applikazzjonijiet Elettroniċi Ġenerali fejn hija meħtieġa t-trażżin tal-EMI/RFI







Sensiela f'din il-familja



Serje tal-Prodott Numru ta' Tums Impedenza25MHz Impedenza100MHz PDF
R6H 1.5-3.0 300-800 500-900 ✉





2. RH LEADED Familja

Xoffa Coresradial Tapping & Bulk Tip

product-800-800

KARATTERISTIĊI:

  • Qalba tal-ferrite
  • Kostruzzjoni regged
  • Kontromiżuri għal FCC,VDE
  • CSA,CE,VCC1
  • Soppressjoni EMI/RFI
  • Daqs żgħir, Low Cost
  • Temperatura operattiva:-25 grad sa +85 grad
  • Temperatura tal-Ħażna: -55 grad sa +125 grad



APPLIKAZZJONIJIET:

  • Iffiltrar tal-Ħoss
  • Amplifikaturi
  • Regolaturi tal-Qlib
  • Provvisti tal-Enerġija
  • Ċirkwiti ta' Kontroll Triac
  • Ċirkwiti ta' Kontroll SCR



Sensiela f'din il-familja



Serje tal-Prodott Impedenza25MHz Impedenza100MHz PDF
RH IMMEXXIJA 25-80 40-150 ✉





3. Familja RH

Qalba tax-xoffa

product-800-800

KARATTERISTIĊI:

  • Kostruzzjoni tal-qalba tal-ferrite
  • Disinn biċ-ċomb imħatteb
  • Jissodisfa l-Istandards FCC, VDE, CSA, CE, VCCI
  • Soppressjoni EMI/RFI eċċellenti
  • Firxa ta 'Daqs Wiesgħa Disponibbli
  • Temperatura operattiva: -25 grad sa +85 grad
  • Temperatura tal-Ħażna: -55 grad sa +125 grad



APPLIKAZZJONIJIET:

  • Kostruzzjoni tal-qalba tal-ferrite
  • Disinn biċ-ċomb imħatteb
  • Jissodisfa l-Istandards FCC, VDE, CSA, CE, VCCI
  • Soppressjoni EMI/RFI eċċellenti
  • Firxa ta 'Daqs Wiesgħa Disponibbli
  • Temperatura operattiva: -25 grad sa +85 grad
  • Temperatura tal-Ħażna: -55 grad sa +125 grad



Sensiela f'din il-familja



Serje tal-Prodott Impedenza25MHz Impedenza100MHz PDF
RH 10-90 25-185 ✉





4. Familja RID

Aperturi Doppju Cores

product-800-800



KARATTERISTIĊI:

  • Kostruzzjoni tal-qalba tal-ferrite
  • Disinn biċ-ċomb imħatteb
  • Jissodisfa l-Istandards FCC, VDE, CSA, CE, VCCI
  • Soppressjoni EMI/RFI eċċellenti
  • Firxa ta 'Daqs Wiesgħa Disponibbli
  • Temperatura operattiva: -25 grad sa +85 grad
  • Temperatura tal-Ħażna: -55 grad sa +125 grad





APPLIKAZZJONIJIET:

  • Ċirkwiti ta' Iffiltrar tal-Ħoss
  • Qlib tal-Provvisti tal-Enerġija
  • Amplifikaturi
  • Ċirkwiti ta' Kontroll Triac & SCR
  • Unitajiet tal-Provvista tal-Enerġija

Sensiela f'din il-familja



Serje tal-Prodott A B C PDF
RID 2.01-7.5 3.2-7.0 2-13.3 ✉



5. Familja RWW

Coilform (Slug Core Biċ-ċomb)

product-800-800

KARATTERISTIĊI:

  • Soppressjoni EMI Għolja– Jiffiltra b'mod effettiv il--istorbju ta' frekwenza għolja u jtejjeb l-istabbiltà taċ-ċirkwit.
  • Reżistenza DC Baxxa– Jiżgura impatt minimu fuq is-sinjal u t-trażmissjoni tal-enerġija.
  • Firxa Wiesgħa ta' Frekwenzi– Adattat għal applikazzjonijiet broadband.
  • Kompatt u versatili– Disponibbli f'diversi daqsijiet biex jaqblu ma 'dijametri differenti tal-kejbil u layouts tal-PCB.
  • Prestazzjoni Affidabbli– Iżomm il-karatteristiċi taħt temperatura u kundizzjonijiet ambjentali li jvarjaw.



APPLIKAZZJONIJIET:

  • Linji tal-provvista tal-enerġija fl-elettronika tal-konsumatur
  • Linji tad-dejta u tas-sinjali f'kompjuters u tagħmir ta' komunikazzjoni
  • Elettronika tal-karozzi u moduli ta' kontroll
  • Tagħmir industrijali bi tħassib dwar il--storbju ta' frekwenza għolja
  • Sistemi ta' strumentazzjoni u kejl sensittivi{0}}EMI





Sensiela f'din il-familja



Serje tal-Prodott A B PDF
RWW 1.6-8.0 2.0-31.75 ✉





6.Familja SMB

Żibeġ ta ' Ferrite Kurrent Għoli Għas-Soppressjoni Emi

product-800-800

KARATTERISTIĊI:

  • Kapaċità ta 'kurrent Għoli– Jappoġġja kurrenti sa 15A, adattati għal ċirkwiti ta' enerġija-intensivi.
  • Soppressjoni EMI effettiva– Impedenza ottimizzata f'25MHz u 100MHz biex tiffiltra l-istorbju ta' frekwenza għolja-.
  • Disinn SMD kompatt– Fattur tal-forma tal-muntaġġ-tal-wiċċ-iffrankar tal-ispazju għal layouts flessibbli tal-PCB.
  • Għażla Wiesgħa– Tipi u daqsijiet multipli biex jissodisfaw rekwiżiti ta 'applikazzjoni differenti.
  • Affidabbli & Stabbli– Iżomm il-prestazzjoni taħt kundizzjonijiet operattivi varji.





APPLIKAZZJONIJIET:

  • Linji tal-provvista tal-enerġija għall-elettronika tal-konsumatur u apparat industrijali
  • Linji ta' dejta u sinjal kurrenti għolja-f'tagħmir tal-kompjuters u tal-komunikazzjoni
  • Elettronika tal-karozzi li teħtieġ tnaqqis tal-EMI
  • DC-Konvertituri DC u moduli ta' kontroll ta'-kurrent għoli
  • Sistemi ta' strumentazzjoni u kejl sensittivi{0}}EMI

Sensiela f'din il-familja



Serje tal-Prodott Impedenza25MHz Impedenza100MHz PDF
SMB 15-50 25-76 ✉





7. Familja SMB3H

Żibeġ Suppressor Multiline

product-800-800

KARATTERISTIĊI:

  • Immaniġġjar ta 'kurrent għoli - Adattat għal ċirkwiti b'rekwiżiti kbar ta' kurrent.
  • Soppressjoni EMI Eċċellenti – Inaqqas il--ħoss ta' frekwenza għolja b'mod effettiv.
  • Reżistenza DC Baxxa - Impatt minimu fuq il-linji tas-sinjali u l-enerġija.
  • Pakkett SMD kompatt - Jiffranka l-ispazju tal-PCB, faċli biex jintrama.
  • Prestazzjoni Affidabbli - Karatteristiċi stabbli madwar it-temperatura u l-kundizzjonijiet ambjentali.





APPLIKAZZJONIJIET:

  • Linji tal-provvista tal-enerġija fl-elettronika tal-konsumatur u apparat industrijali
  • Linji ta' dejta u sinjal kurrenti għolja-f'kompjuters u tagħmir ta' komunikazzjoni
  • Elettronika tal-karozzi u moduli ta' kontroll
  • DC-Konvertituri DC u ċirkwiti tal-ġestjoni tal-enerġija
  • Sistemi ta' strumentazzjoni u kejl sensittivi{0}}EMI







Sensiela f'din il-familja



Serje tal-Prodott Impedenza25MHz Impedenza100MHz PDF
SMB3H 46-435 73-580 ✉





8. Familja SMB4B

Xoffa tal-Qawwa SMD

product-800-800



KARATTERISTIĊI:

  • Daqs żgħir, kurrent għoli, prestazzjoni għolja.
  • DCR baxx, kapaċità ta 'soppressjoni EMI eċċellenti.
  • Adattat għal tagħmir ta 'immuntar tal-wiċċ.
  • Temperatura operattiva: -40 grad sa 105 grad









APPLIKAZZJONIJIET:

  • VTR, sett-diġitali, Monitor LCD
  • Konvertituri DC/DC, xDSL
  • Tagħmir tal-komunikazzjoni mingħajr fili







Sensiela f'din il-familja



Serje tal-Prodott Impedenza25MHz Impedenza100MHz PDF
SMB4B 125-800 210-800 ✉





9. Familja SMB5H

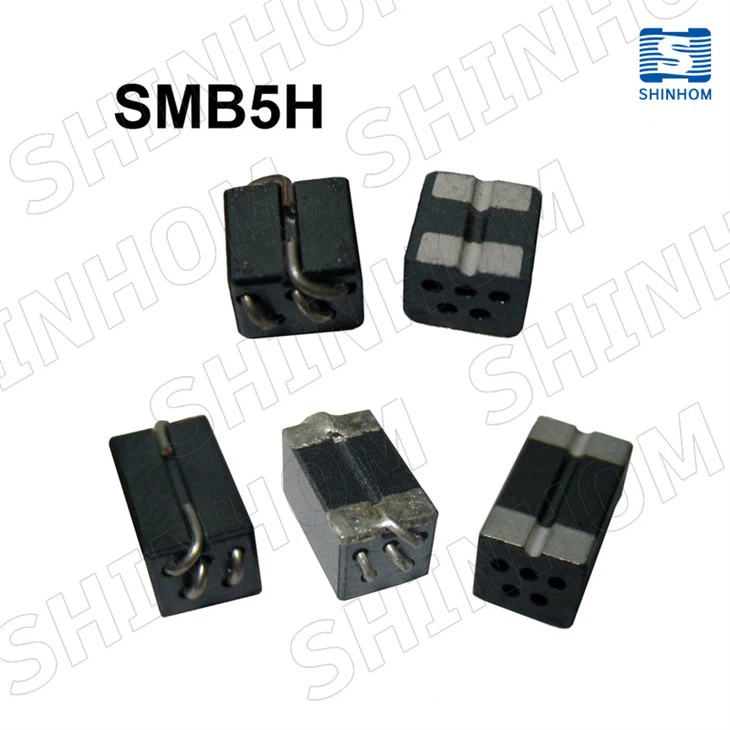

SMD EMI Suppression 5-toqba ferrite xoffa

product-800-800

KARATTERISTIĊI:

  • Klassifikazzjoni tal-kurrent Għoli
  • DCR baxx u IDC għoli żibeġ induttur
  • Disinn kompatt u sempliċi b'affidabilità għolja
  • Soluzzjoni SMD tajba ħafna għal ċowk ta 'faxxa wiesgħa tradizzjonali
  • Through-toqba axial ferrite żibeġ għas-soppressjoni EMI
  • Wire -immonta żibeġ tal-wajer bi frekwenza għolja u soppressjoni EMI





APPLIKAZZJONIJIET:

  • Modems, PDP, LCD, u konvertituri tat-televiżjonijiet
  • Radjijiet mobbli, konvertituri DC/DC
  • Apparat li jiffiltra l-istorbju
  • Ċirkwiti ta 'kontroll tal-binarji u SCR
  • Tagħmir tal-komunikazzjoni mingħajr fili
  • Disk drive tal-kompjuter u PC board biex jiffiltraw l-EMI minn sorsi esterni bħal radjijiet tal-karozzi, telefowns ċellulari u VCRs



Sensiela f'din il-familja



Serje tal-Prodott A B C PDF
SMB5H 5.0 4.6-5.0 5.5-8.5 ✉





10. T Familja

Qalba Torojdali

KARATTERISTIĊI:product-800-800

  • Kostruzzjoni tal-qalba tal-ferrite
  • Disinn tal-Forma Torojdali (Ċirku).
  • Jissodisfa l-Istandards FCC, VDE, CSA, CE, VCCI
  • Soppressjoni EMI/RFI eċċellenti
  • Firxa ta 'Daqs Wiesgħa Disponibbli
  • Temperatura operattiva: -25 grad sa +85 grad
  • Temperatura tal-Ħażna: -55 grad sa +125 grad





APPLIKAZZJONIJIET:

  • Ċirkwiti ta' Iffiltrar tal-Ħoss
  • Qlib tal-Provvisti tal-Enerġija
  • Amplifikaturi
  • Ċirkwiti ta' Kontroll Triac & SCR
  • Unitajiet tal-Provvista tal-Enerġija



Sensiela f'din il-familja



Serje tal-Prodott Impedenza25MHz Impedenza100MHz PDF
T 10-30 50-80 ✉





11. Familja R8H-4TS

product-800-800

KARATTERISTIĊI:

  • Kapaċità ta 'Kurrent Għoli - Jappoġġja tagħbijiet ta' kurrent tqal b'mod effiċjenti.
  • Soppressjoni EMI Superjuri – Iffiltra b'mod effettiv il--istorbju ta' frekwenza għolja.
  • Reżistenza Baxxa DC - Jiżgura tnaqqis minimu fil-vultaġġ u trażmissjoni stabbli tas-sinjal.
  • Disinn SMD kompatt - Jiffranka spazju tal-PCB, faċli għall-immuntar tal-wiċċ.
  • Stabbli u Affidabbli - Iżomm il-prestazzjoni fuq it-temperatura u l-varjazzjonijiet ambjentali.



APPLIKAZZJONIJIET:

  • Linji tal-provvista tal-enerġija fl-elettronika tal-konsumatur u apparat industrijali
  • Linji ta' dejta u sinjal kurrenti għolja-fis-sistemi tal-kompjuters u tal-komunikazzjoni
  • Elettronika tal-karozzi u moduli ta' kontroll
  • DC-Konvertituri DC u ċirkwiti tal-ġestjoni tal-enerġija
  • Sistemi ta' strumentazzjoni u kejl sensittivi{0}}EMI







Sensiela f'din il-familja



Serje tal-Prodott Impedenza25MHz Impedenza100MHz PDF
R8H-4TS 650 900 ✉



12.SMT Akkoppjat Inductor SMB Serje


KARATTERISTIĊI:

  • Profil baxx, tip SMD għat-tqassim tal-PCB li jiffranka l-ispazju-
  • Kostruzzjoni protetta manjetikament timminimizza l-interferenza EMI
  • Kapaċità għolja tal-immaniġġjar tal-kurrent b'DCR baxx għal telf ta 'enerġija minimu
  • Ħażna ta 'enerġija għolja għal kull fażi bi prestazzjoni ta' akkoppjar eċċellenti
  • Daqsijiet multipli tal-pakketti disponibbli: 0620, 0630, 1040, 1350, 1375, 1440, 1480, 1490, 1740, 1970
  • Firxa ta 'inductance minn 80 nH sa 420 nH għal kull fażi
  • Firxa tat-temperatura operattiva: -40 grad sa +125 grad (inkluża żieda fit-temperatura awtonoma)
  • Ipprovdut b'ippakkjar tat-tejp trasportatur intaljat għal assemblaġġ awtomatizzat
  • RoHS konformi u ħielsa mill-aloġenu
  • Indutturi personalizzati disponibbli biex jissodisfaw ir-rekwiżiti eżatti



APPLIKAZZJONIJIET:

  • Moduli tar-regolaturi tal-vultaġġ multi-fażijiet (VRMs)
  • VRMs ta 'densità ta' enerġija għolja għal applikazzjonijiet ta 'server u desktop
  • Provvisti tal-enerġija unità ċentrali tal-ipproċessar (CPU) u unità tal-ipproċessar tal-grafika (GPU).
  • Applikazzjoni speċifika ċirkwit integrat (ASIC) kunsinna ta 'enerġija
  • Sistemi ta' netwerking u ħażna tad-dejta
  • Moduli ta' Punt-ta'-Tagħbija (POL) ta' kurrent għoli
  • Regolaturi Vcore
  • DC-Konvertituri DC u DC-invertituri AC
  • Ċirkwiti tas-sors tal-enerġija



SHINHOM huwa ddedikat biex jistabbilixxi livell għoli ta' eċċellenza għall-industriji li jintegraw jew jutilizzaw it-teknoloġiji tal-manjetika tagħnaThrough Hole EMI Iffiltra Żibeġprodotti.

It-tags Popolari: permezz ta 'toqba emi filtru żibeġ, iċ-Ċina permezz ta' toqba emi filtru żibeġ manifatturi, fornituri, fabbrika
