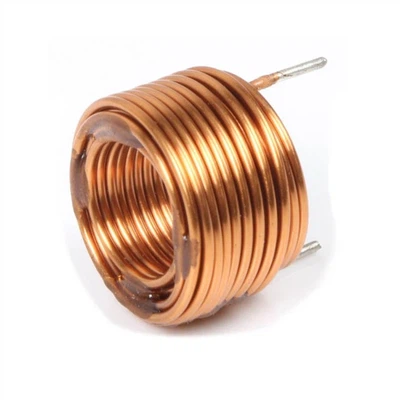

Bħala inġinier tar-radar tal-karozzi, stajt rajt l-ewwel mod kif żball ta 'distanza ta' meter 1.2- jista 'jikkawża ibbrejkjar ta' emerġenza katastrofiku bħal allarmi foloz fuq awtostrada vojta . fornitur ta 'livell wieħed irrappurtat rata ta' allarm falza ta '12% f'xenarji ta' diversi vetturi, traċċati għal culprit hiden:Frekwenza awto-reżonanti tal-induttur (SRF) li twaqqa 'taħt 6GHz fi meded ta' 77GHz. is-soluzzjoni? Iddisinja mill-ġdid l-indutturi tal-qalba tal-arja mill-art .
Għaliex il-falliment tal-SRF iwaqqaf ir-radar 77GHz
F'77GHz, il-mewġ jiċkien għal 3 . 9mm. Indutturi tradizzjonali tal-qalba tal-ferrite jissieltu hawn:
Kollass tal-SRF: Meta tħaddem l-approċċi tal-frekwenza SRF, inductance Plummets → Distorsjoni tal-Fażi → Kalkulazzjoni ta 'Distanza .
Ħoss termali: Ferrite losses >1db f'77GHz jiddegrada snr għal<60dB, amplifying ghost signals.
Limitazzjonijiet materjali: FR-4 epoxy substrates (ε=4.5) cause parasitic capacitance >0 . 05pf, capping srf fi ~ 4GHz.
💡 Għarfien tal-inġinier: Ittestja l-indutturi tiegħek fuq -40 grad! Ferrite μ-valur Drift jista 'jbiddel SRF b'20%, billi jibdel il-komponenti "passabbli" f'obbligazzjonijiet fis-sewqan tax-xitwa .
Three Breakthroughs for SRF>6GHz
1. Innovazzjonijiet materjali
| Komponent | Tradizzjonali | Soluzzjoni SRF għolja | Qligħ |
|---|---|---|---|
| Sottostrat | Fr -4 epoxy (ε =4.5) | Nano-Ceramic (ε =3.9) | Telf dielettriku ↓ 60% |
| Wajer | Ram enameled solidu | Wire Litz (fergħat 7x0.05mm) | Telf tal-Effett tal-Ġilda ↓ 50% |
| Terminazzjoni | Stann tal-landa | Kompost Ag-Cu wweldjat bil-lejżer | Reżistenza tal-Kuntatt ↓ sa 0.8MΩ |
Ċavetta: Is-substrati taċ-ċeramika jnaqqsu l-kapaċitanza parassitika, filwaqt li d-disinn multi-strand ta 'Litz Wire jegħleb l-effett tal-ġilda fuq 100MHz + frekwenzi .
2. rivoluzzjoni strutturali
Stralċ imqassam: Segmenting Coils Orthogonally Slashes Inter-Turn Capacitance għal 0 . 02pf → Srf Soars għal 8GHz.
Kannizzata tax-xehda: Hexagonal coil patterns cancel proximity effects, boosting Q>120 @ 100mhz (vs .<80 for rivals).
3. preċiżjoni tal-manifattura
L-ittemprar bil-vakwu jottimizza l-istruttura tal-qamħ tar-ram, li jaqtgħu DCR bi 15% . spezzjoni ottika awtomatizzata (AOI) tiżgura ± 3μm tolleranza tal-istralċ-kritika għall-istabbiltà tal-mewġ millimetru .
Infern tal-karozzi li jibqa 'ħaj: AEC-Q200 u lil hinn
Biex tgħaddiAEC-Q200 Grad 1Ċertifikazzjoni, aħna brutalizzaw indutturi fi tliet stadji:
Test ta 'akkoppjar ta' frekwenza termali: Validat drift srf<±3% from -40°C to 150°C (TDK's ferrite cores drift ±10%).
Tortura tal-vibrazzjoni: 20g li tħawwad bl-addoċċ jinduċi<±1% inductance shift (Bourns SRF series benchmark).
Attakk taċ-ċpar tal-melħ: 500- Esponiment ta 'siegħa għal 5% pinnijiet NaCl-Titanium jirreżistu l-korrużjoni fejn ir-ram ifalli .
💡 Ponta li tiffranka l-ispejjeż: Pinnijiet tat-titanju jiswew 2 × aktar iżda jipprevjenu $ 50k ifakkru minn fallimenti indotti mill-korrużjoni .
Integrazzjoni tas-Sistema: soppressjoni tal-ħoss fl-azzjoni
Iffiltrar tal-qawwa: Tqabbil ta '10μH ta' l-indutturi tal-qalba ta 'l-arja ma' MLCCS Slashes Power Noise minn 200MVPP sa 25MVPP .
Kalibrazzjoni tas-sinjal LO: 2 . 2NH indutturi f'munzelli + linji tal-microstrip maqtugħin il-ħoss tal-fażi għal -142 dbc / hz @ 1mhz.
Sinkronizzazzjoni b'ħafna radar: Modalità komuni ta 'chokes trażżan il-crosstalk għal -50 db fil-pjattaformi awtonomi L4 .
Riżultati ppruvati: minn 12% sa 0.5% allarmi foloz
| Każ | Problema | Soluzzjoni | Riżultat |
|---|---|---|---|
| Radar tal-Angolu EV | 12% allarmi foloz fil-bliet | SRF>8GHz Inductors | Rata ta 'żball ta' 0.15% |
| Radar tal-immaġini 4D | Rendiment ta 'produzzjoni ta '90% | Iwweldjar bil-lejżer + AOI | Rendiment ta '99 .3% |
| Adas tat-trakkijiet kummerċjali | -40 Grad tal-bidu tal-Cold-Start | Kumpens termali taċ-ċeramika | 99.5% Irkupru tal-Vultaġġ |
Sors tad-Dejta: Rapporti taċ-Ċertifikazzjoni Tüv Nord
Pjan Direzzjonali tal-Ġejjieni: Breakthroughs AI u Gan
AI Tuning Dynamic (2025): Swiċċijiet MEMS jaġġustaw l-induttanza ± 10% in<1μs, adapting to multi-band radar.
Substrati tal-gan: Konduttività termali 1300W / m · K tippermetti r-radar 120GHz bi 30% telf aktar baxx .
Sic Shielding: Jissostitwixxi l-ligi Cu-ni biex tfarrak il-ħoss radjat għal 15dbμV / m (laqgħa CISPR 25 Klassi 6) .
Ħsieb finali: Fis-sewqan awtonomu, SRF mhix biss Spec-It's The Barrier Bejn is-sigurtà u l-katastrofi . billi tiżżewweġ ix-xjenza materjali bir-rigoroż elettromanjetiku, aħna qed inbiddlu radar minn "kaċċatur ghost" fi gwardjan affidabbli .
