SMD Inductor

Inductors SMD, magħrufa wkoll bħala indutturi tal-enerġija tal-impunjazzjoni tal-wiċċ, huma komponenti elettroniċi użati biex jaħżnu u jirrilaxxaw l-enerġija fiċ-ċirkwiti elettriċi. Huma ddisinjati biex jimmaniġġjaw kurrenti għoljin u għandhom reżistenza baxxa biex jimminimizzaw it-telf ta 'enerġija.

Dawn l-indutturi jikkonsistu minn kolja ta 'ferita tal-wajer madwar qalba manjetika, li tipikament hija magħmula minn materjal tal-ferrite. Il-kolja tiġġenera kamp manjetiku meta l-kurrent jgħaddi minnu, u din l-enerġija maħżuna tista 'mbagħad tiġi rilaxxata meta l-kurrent jinbidel jew jiġi interrott.

Indutturi tal-enerġija SMD huma komunement użati f'diversi applikazzjonijiet, inklużi provvisti ta 'enerġija, konvertituri DC-DC, regolaturi tal-vultaġġ, u ċirkwiti ta' filtrazzjoni. Dawn jgħinu biex itaffu l-varjazzjonijiet fil-kurrent u l-vultaġġ, inaqqsu l-interferenza elettromanjetika (EMI), u jtejbu l-effiċjenza ġenerali taċ-ċirkwit.

L- "SMD" fl-induttur tal-enerġija SMD ifisser apparat għall-impunjazzjoni tal-wiċċ, li jindika li huma ddisinjati għall-assemblaġġ tat-teknoloġija tal-impunjazzjoni tal-wiċċ (SMT) fuq bordijiet taċ-ċirkwiti stampati (PCBs). Dan jippermetti proċessi awtomatiċi u ta 'produzzjoni tal-massa, li jagħmluhom adattati għall-manifattura ta' volum għoli.

Meta tagħżel induttur tal-enerġija SMD, speċifikazzjonijiet importanti li għandek tikkunsidra jinkludu valur ta 'induttanza, klassifikazzjoni tal-kurrent, reżistenza DC, u klassifikazzjoni tat-temperatura. Dawn il-parametri jiddeterminaw il-prestazzjoni tal-induttur u l-adegwatezza għal applikazzjonijiet speċifiċi.

B'mod ġenerali, l-indutturi tal-enerġija SMD għandhom rwol kruċjali fiċ-ċirkwiti elettroniċi billi jipprovdu ħażna ta 'enerġija, filtrazzjoni u funzjonijiet ta' soppressjoni tal-ħoss, li jikkontribwixxu għall-operazzjoni effiċjenti u affidabbli ta 'diversi apparati elettroniċi.

Familji tal-prodott

1. Familja Aigl-C

Inductors taċ-Ċeramika b'ħafna saffi tal-wiċċ tal-wiċċ

Adattat għal applikazzjonijiet ta 'frekwenza għolja, is-serje AIML-C għandha

Tolleranza stretta fid-dimensjonijiet fiżiċi, tolleranza stretta ta 'induttanza,

Q Q u firxa SRF garantita eċċellenti. Is-serje AiML-C

Karatteristiċi ta 'struttura integrata taċ-ċeramika, li tirriżulta fi prodott għoli

Kwalità u affidabilità pendenti. Il-partijiet kollha huma ħielsa u konformi

bl-istandards ROHS. Is-serje AIML-C għandha temperatura operattiva

ta '-40 ºC għal +85 ºC. Ukoll, l-applikabilità tal-immuntar tal-wiċċ tappoġġja

Kondizzjonijiet ta 'l-issaldjar jirriflettu mingħajr ma tissagrifika l-ebda karatteristika ta' frekwenza.

Karatteristiċi:

Daqsijiet standard tal-EIA

Temperatura operattiva -40 ºC għal +85 ºC

Ir-ROHS ħielsa mill-mexxejja konformi

Tolleranza stretta fid-dimensjonijiet fiżiċi

Applikabilità għall-immuntar tal-wiċċ

Tolleranza ta 'induttanza stretta, firxa SRF Q & Garantita eċċellenti

Kwalità għolja tal-prodott u pendenti

Affidabilità

Applikazzjonijiet:

Komunikazzjonijiet mobbli

WLAN

EMI Counter Miżura f'ċirkwiti ta 'Frekwenza Għolja

Komunikazzjoni tal-kompjuter

Serje f'din il-familja

2. AIML Family

Inductor taċ-ċippa b'ħafna saff tal-wiċċ,

Materjali taċ-ċeramika u tal-ferrite mhumiex obbligatorji

Karatteristiċi:

Teknoloġija avvanzata tal-film irqiq

Daqs żgħir, l-ebda ċomb huwa adattat għal impunjazzjoni tal-wiċċ ta 'densità għolja

Valur ta 'reżistenza baxxa tal-highb

Salderabilità eċċellenti u xokk tas-sħana

Adattat għall-issaldjar tal-mewġ u l-issaldjar mill-ġdid

Ħġieġ miksi bl-enamel u preċiżjoni għolja, drift tar-reżistenza żgħira

Prodotti favur l-ambjent

Applcations:

Tagħmir mediku

Tagħmir ta 'ttestjar / kejl

Tagħmir tal-istampatur

Kontrollur awtomatiku tat-tagħmir

Konvertituri

Apparat ta 'komunikazzjoni, cell phone, GPS, PDA

Kompjuters personali

Tagħmir li jista 'jinġarr

CD-ROM, hard disk, modem, printers

Konvertituri DC - DC

DSC, DVC, PDA, DVD u HDD

Informazzjoni Teknika:

Salderabilità: 90% tal-elettrodu tat-terminal għandu jkun kopert minn qabel: @ 260 grad ± 5 grad għal 160 sekonda Stann: H63AA Fluss tal-istann ewtettiku: Rosin, dip għal 5 sekondi ± 1 it-tieni

Xokk termali: LNductance għandha tkun fi ħdan ± 5% tal-valur imizjali u Q għandha tkun fi ħdan ± 30% tal-valur inizjali meta t-temperaturi huwa -40 grad u {+85 grad għal 30 min. Għal kull 100 ċiklu

Temperatura operattiva: -25 grad sa +85 grad

Temperatura tal-Ħażna: -40 grad sa +85 grad

Serje f'din il-familja

3. Familja AISC

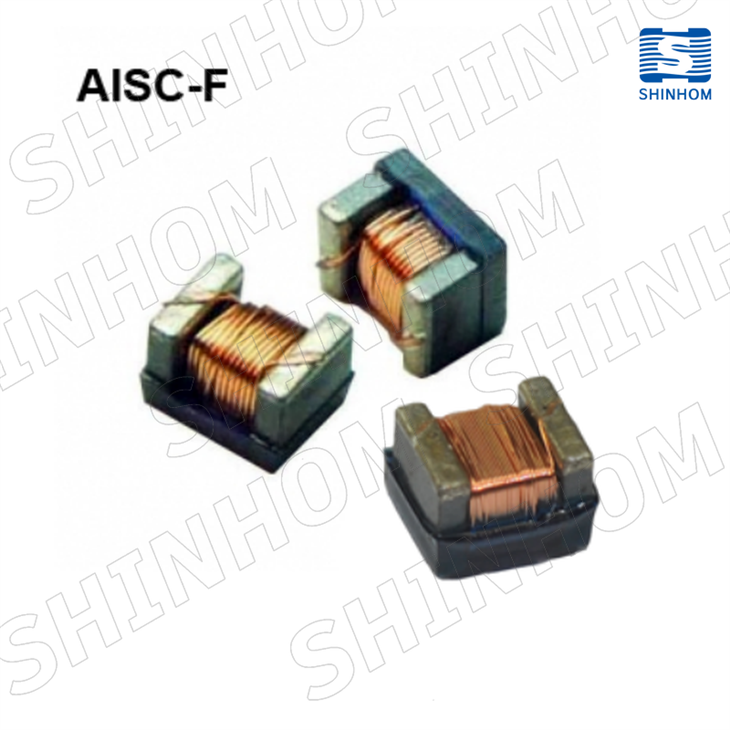

4. Familja AISC-F

Induttur taċ-ċippa tal-ferita tal-wajer SMD għal moduli RF (frekwenza tar-radju),

Materjali taċ-ċeramika u tal-ferrite mhumiex obbligatorji

Karatteristiċi:
1. ROHS konformi
2. SRF eċċellenti.
3. Dawn l-indutturi ultra - kumpatti pprovdew valuri Q eċċezzjonali, anke fi frekwenzi għoljin.
4. Stabbiltà termali eċċellenti
5. It-temperatura operattiva tvarja minn -40 grad sa 125 grad. (Inkluż żieda fit-temperatura personali)

Applikazzjonijiet:

Moduli / prodotti RF għal

Telefon ċellulari,

Riċevitur tal-GPS,

Stazzjon bażi,

Repeater,

LAN bla fili / ġurdien / tastiera / earphone,

Kontroll mill-bogħod,

Sistema ta 'sigurtà,

Komunikazzjoni tat-Telekomunikazzjoni & Wireless

U apparati elettroniċi oħra.

Noti:

Tolleranza: g=± 2%, j=± 5%, k=± 10%

Ippakkjar: tejp ċar u rukkell {standard}

L / q: agilent / hp4291a + agilent / hp16197a

Srf: agilent / hp8753d / agilent / hp4291a

RDC: CH502BC / HP4338B

IRMS għal żieda ta '15 -il grad 'il fuq minn 25 grad fl-ambjent.

Temperatura operattiva tvarja minn -40 grad sa 125 grad. (Inkluż żieda fit-temperatura personali)

Serje f'din il-familja

Familja AISC

Familja AISC-F

5. Aism & Aism-C Family

Induttur taċ-ċippa tal-ferita tal-ferita tal-wiċċ

Indutturi taċ-ċippa ffurmata bil-ferita tal-wiċċ tal-wiċċ kurrenti għolja

Karatteristiċi:

Profil baxx

Affidabilità għolja

Kostruzzjoni ffurmata

Salderabilità eċċellenti

Reżina ffurmata reżistenti għas-sħana

Qawwa mekkanika eċċellenti

Lead Free huma l-ilment tar-ROHS

Daqsijiet 1008/1210 / 1812/2220

Applcations:

Vcrs

Kameras tal-vidjow

Sistema ta 'komunikazzjoni

Sistemi tal-karozzi

Televiżjonijiet LCD / PDP

Hard disk drives

Sistemi tan-netwerk

Tagħmir periferali tal-kompjuter

Informazzjoni Teknika:

Ittestjar: (ekwivalenti aċċettabbli) LNductance: HP4285A, RDC: Quadtech 1880 Milliohmmeter, Q: HP4342A, SRF: HP4291A

IDC MAX: Determinat meta l-kurrent DC sovrappost jonqos 10% kontra l-valur inizjali tiegħu

Metodi tal-istann: mewġa, fażi tal-fwar, infra-aħmar

Reżistenza għas-sħana tal-issaldjar: 260 grad għal 10 sekondi

Reżistenza tas-solvent: tikkonforma mal-mil-std -202 e

Immarkar: Lnductance u tolleranza

Temperatura operattiva: -40 grad sa +105 grad

Temperatura tal-Ħażna: -40 grad sa +105 grad

Serje f'din il-familja

Familja Aism

Familja Aism-C

Inductors SMD

Karatteristiċi:

· Inkapsulant ritardant tal-fjammi (ul 94 V -0)

· L-istralċ kompletament inkapsulat jipprovdi ambjentali superjuri

Reżistenza għall-Protezzjoni u l-Umdità

· Unità ta 'kurrent għoli f'pakkett tal-impunjazzjoni tal-wiċċ stampat bil-mudell,

Valur tal-Induttanza u Kodiċi tad-Data

· Kompatibbli ma 'metodi ta' l-issaldjar infra-aħmar jew konvenzjonali

· Agħżel u poġġi kompatibbli

· Temperatura operattiva: -25 grad sa +105 grad (inkluż temp. Rise 40 grad)

· Temperatura tal-ħażna: -40 grad sa +85 grad

Applcations:

· Filtri tal-istorbju tal-linja tal-enerġija eċċellenti eċċellenti

· Filtri għall-iswiċċjar ta 'provvisti ta' enerġija regolati, konvertituri DC / DC

· Kontrolli SCR u Triac

· Soppressjoni RFI

Serje f'din il-familja

7. Familja CEP

Indutturi ta 'enerġija kurrenti għolja

Karatteristiċi:

· Daqs kompatt bl-użu ta 'wajer ċatt, u tip SMD

· Ħoss baxx mir-radjazzjoni permezz ta 'kostruzzjoni protetta manjetikament

· Kurrent għoli

· Reżistenza baxxa

· Temperatura operattiva u temperatura tal-ħażna: -40 grad - +105 grad.

Applcations:

· Konvertituri ta 'effiċjenza għolja DC / DC

· Konvertituri tal-Buck Single u Polyphase

· Iffiltra għal applikazzjonijiet awdjo

· Ottimizzat għal applikazzjonijiet ta 'spinta kurrenti għolja

Serje f'din il-familja

8. Familja HCB

Indutturi ta 'enerġija kurrenti għolja, indutturi tal-enerġija SMD

Karatteristiċi:

· Kapaċità ta 'ġarr ta' kurrent għoli
· Telf ta 'qalba baxxa
· Il-firxa tal-induttanza minn 22nh sa 120nh
· Tvarja kurrenti minn 14a sa 35a
· Materjal tal-qalba tal-ferrite

· Temperatura tat-tħaddim: -40 grad sa +125 grad (l-ambjent flimkien ma 'l-awto-temperatura)
· Temperatura tal-ħażna: -40 grad sa +125 grad

Applcations:

· Elettronika portabbli
· Servers u Stazzjonijiet tax-Xogħol
· Sistemi ta 'netwerking u ħażna tad-dejta
· Notebook u kompjuters tad-desktop
· Karti grafiċi u sistemi tal-enerġija tal-batterija
· Regolaturi b'ħafna fażijiet
· Modulu tar-Regolatur tal-Vultaġġ (VRM)

Serje f'din il-familja

9. Familja LPA

SMD Ferrite Core Inductors tal-Qawwa ta 'Kurrent Għoli

Karatteristiċi:

· Kapaċità ta 'ġarr ta' kurrent għoli
· Telf ta 'qalba baxxa

· Materjal tal-qalba tal-ferrite
· Temperatura tat-tħaddim: -40 grad sa +125 grad (l-ambjent flimkien ma 'l-awto-temperatura)
· Temperatura tal-ħażna: -40 grad sa +125 grad

Applcations:

· Elettronika portabbli
· Servers u Stazzjonijiet tax-Xogħol
· Sistemi ta 'netwerking u ħażna tad-dejta
· Notebook u kompjuters tad-desktop
· Karti grafiċi u sistemi tal-enerġija tal-batterija
· Regolaturi b'ħafna fażijiet
· Modulu tar-Regolatur tal-Vultaġġ (VRM)

Serje f'din il-familja

10. Familja LPM

Induttur tal-enerġija protett SMD, coils ta 'affidabbiltà għolja SMD

Karatteristiċi:

Induttur tal-qawwa tal-ilqugħ manjetikament induttur tal-qawwa smd induttur

Għal kurrent għoli sa 50a u rifless baxx ħafna DCR u issaldjar bl-idejn

huma disponibbli fletti tajbin tal-istann u l-karattru jipprevjeni l-ħsara waqt ir-riflessjoni tal-issaldjar

Applikazzjonijiet:

Notebook Computer

Tagħmir tal-enerġija tal-batterija

Konvertitur DC / DC

Kamera Diġitali u ScannerCD-ROM / DVD u PDA

· Firxa tat-temperatura operattiva -55 grad sa +125 grad

Serje f'din il-familja

11. Familja LPS

SMD protett manjetikament minn induttur tal-iffurmar tat-trab manjetiku għal-linja tal-enerġija

Karatteristiċi:

· Protett manjetikament mill-iffurmar tat-trab manjetiku

· Użu ġeneriku għal-linja tal-konvertitur DC portabbli għal DC.

· Il-kostruzzjoni ta 'tarka manjetika għolja għandha tirrealizza riżoluzzjoni għolja għall-protezzjoni EMC.

· Disponibbli għall-immuntar awtomatiku f'tejp u pakkett reali.

· Il-prodotti ma fihomx ċomb u appoġġ għall-issaldjar mingħajr ċomb.

Applikazzjonijiet:

· Telefowns ċellulari, DVCs, DSCs, PDAs, wirjiet LCD, HDDs, eċċ

· Temp Operating .: ({0}} grad ~ +125 grad (inkluża s-sħana ġġenerata minnha nnifisha)

Serje f'din il-familja

12. Familja LQH

Inductors tal-wajer tal-wajer tal-fwied tal-wiċċ tal-wiċċ għoli tal-kurrent għoli

Karatteristiċi:

· Qalba tal-ferrite

· Disinn ta 'frekwenza għolja

· DCR aktar baxx jippermetti IDC għoli

· Valuri Q srf eċċellenti

· Verżjonijiet Ħieles taċ-Ċomb

· ROHS konformi

· Stabbiltà termali eċċellenti

· Temperatura tat-tħaddim: -25 grad sa +85 grad

· Temperatura tal-ħażna: -55 grad sa +125 grad

Applikazzjonijiet:

· Modems PDP. LCD TVS Convertor

· Radji mobbli DC / DC Convertor

· Radjijiet tal-karozzi tat-telefoni mingħajr fili

· Sistemi ta 'pożizzjonament globali

· Tagħmir ta 'komunikazzjoni bla fili

· Sistema tan-netwerking, filtru XDSL

· Prodotti tal-kompjuter u periferali

Serje f'din il-familja

13. Familja LQH-S

Inductors tal-fwied tal-wajer tal-wajer li jrabbu l-wiċċ tal-kurrent għoli

Karatteristiċi:
· Struttura protetta tal-ferrite
· Disinn ta 'frekwenza għolja
· DCR aktar baxx jippermetti IDC għoli
· Disponibbli fis-serje E12
· Valuri Q srf eċċellenti
· Verżjonijiet Ħieles taċ-Ċomb
· ROHS konformi
· Stabbiltà termali eċċellenti
· Temperatura tat-tħaddim: -25 grad sa +85 grad
· Temperatura tal-ħażna: -55 grad sa +125 grad

Applikazzjonijiet:
· Modems PDP. LCD TVS Convertor
· Radji mobbli DC / DC Convertor
· Radjijiet tal-karozzi tat-telefoni mingħajr fili
· Sistemi ta 'pożizzjonament globali
· Tagħmir ta 'komunikazzjoni bla fili
· Sistema tan-netwerking, filtru XDSL
· Prodotti tal-kompjuter u periferali

Serje f'din il-familja

14. Familja SB

Indutturi tal-qawwa SMD protetti

Karatteristiċi:

· Inductor tal-impunjazzjoni tal-wiċċ protett manjetiku bi klassifikazzjoni ta 'kurrent għoli.

· Reżistenza baxxa biex iżżomm it-telf tal-enerġija minimu.

Applikazzjonijiet:

· Eċċellenti għall-konverżjoni tal-linja tal-enerġija DC-DC

Applikazzjonijiet użati fil-hard disk, kompjuters notebook

u tagħmir elettroniku ieħor.

Serje f'din il-familja

15. Familja SDR

16. Familja SDRH

Indutturi tal-qawwa SMD, Shield Power Choke Coil

Serje SDRH Power Inductor Qawwa Mekkanika u Termali

L-istabbiltà hija tajba biżżejjed biex iġġorr il-bidliet fit-temperatura minn

l-issaldjar rifless u l-forza ta 'barra. Huwa daqs żgħir,

Reżistenza għolja maħżuna b'enerġija għolja tagħmel lilha nnifisha induttur ideali

Meta jintuża fil-PDA, swiċċijiet DC / DC.

Kun adattat biex taħdem fil-kundizzjoni kurrenti l-kbira.

· Temperatura tat-tħaddim: -40 grad sa +105 grad
· Temperatura tal-ħażna: -40 grad sa +105 grad

Applcations:

Kameras diġitali tal-vidjow

Sistema ta 'komunikazzjoni

Sistemi tal-Karozzi Fornitur tal-Enerġija

Televiżjonijiet PDP LCD

Hard disk drives, topset, xdsl

Sistemi tan-netwerk

Tagħmir periferali tal-kompjuter

Serje f'din il-familja

17. Familja SDRS

Inductors protetti bil-qawwa tal-wiċċ

Karatteristiċi:

· Pinta żgħira tas-saqajn

· Flat-top għal pick & post

· Struttura protetta

· Temperatura tat-tħaddim: -40 grad sa +85 grad

· Temperatura tal-ħażna: -40 grad sa +105 grad

Applikazzjoni:

· Provvista ta 'enerġija għal VTRs.

· Tagħmir OA.

· Televiżjonijiet LCD.

· Notebook PCs.

· Tagħmir ta 'komunikazzjoni portabbli.

· Konvertituri DC / DC, eċċ.

Serje f'din il-familja

20. Familja SPI-S

Indutturi tal-qawwa tal-immuntar tal-wiċċ protett

Karatteristiċi:

· Kurrent għoli

· Tarka tal-każ manjetikament

· Stampar tas-saqajn żgħir ħafna

· Flat-top għal pick & post

Applikazzjonijiet:

· Ideali għal Palm-Top u Laptop

· Konvertituri DC-DC

· Il-memorja flash tal-PDA

· Step-up, konvertituri ta 'l-isfel

· Temperatura tat-tħaddim: -40 grad sa +85 grad

· Temperatura tal-ħażna: -40 grad sa +105 grad

Serje f'din il-familja

21.Familja SMB

Induttur tal-qawwa SMT kurrenti għolja

Serje SMB ta 'indutturi ta' enerġija protetta ta 'kurrent għoli għandhom reżistenza DC sub-millioHM u immaniġġjar ta' kurrent għoli ħafna. Shielding manjetiku u tolleranzi stretti tad-DCR jagħmluhom ideali għal regolaturi b'ħafna fażi ta 'vultaġġ baxx VRM / VRD / EVRD u ċirkwiti ta' sensing kurrenti.

Karatteristiċi:

· Materjal tal-qalba tal-ferrite

· Kostruzzjoni protetta

· Temperatura tat-tħaddim: -40 grad sa +125 grad

· Tolleranza DCR stretta għal ċirkwiti ta 'sensing tal-kurrent ibbażati fuq inductor-DCR

· Tliet verżjonijiet għal effiċjenza u eżattezza ottimali

· Kostruzzjoni tal-ferrite għal ċatt L vs I b'kurrent għoli

· Shielding manjetiku jippermetti ppakkjar ta 'densità għolja

· Ideali għal regolaturi multi-fażi VRM / VRD / EVRD

Applikazzjonijiet:

· Servers

· Regolaturi multi-fażi u vcore

· Regolaturi tan-notebook

· Sistemi ta 'enerġija tal-batterija

· Karti grafiċi

Serje f'din il-familja

Shinhom huwa ddedikat għall-iffissar ta 'bar għoli ta' eċċellenza għal industriji li jintegraw jew jużaw teknoloġiji tal-manjetiċi f 'tagħnaInductors SMDprodotti.

It-tags Popolari: SMD Inductor, Manifatturi tal-Indutturi tal-SMD taċ-Ċina, Fornituri, Fabbrika
