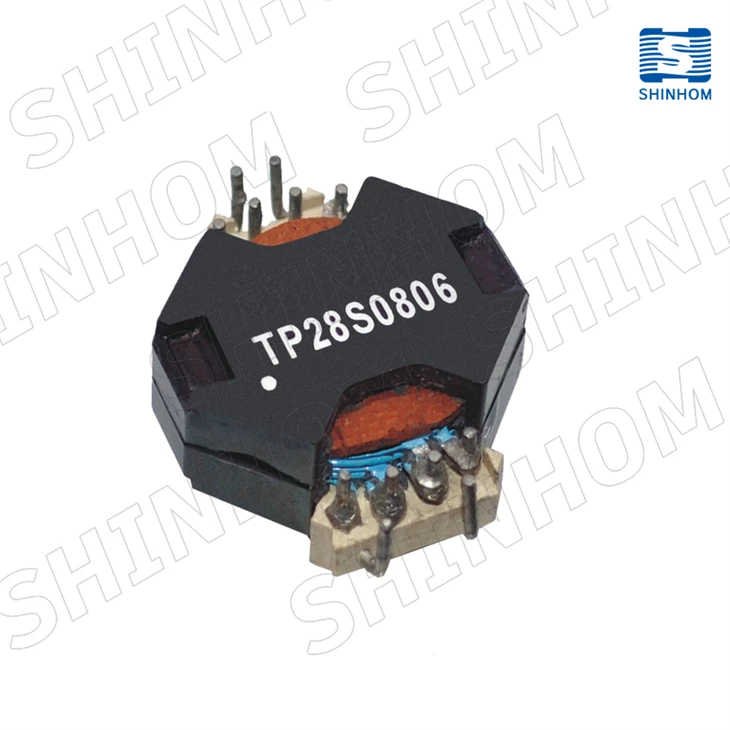

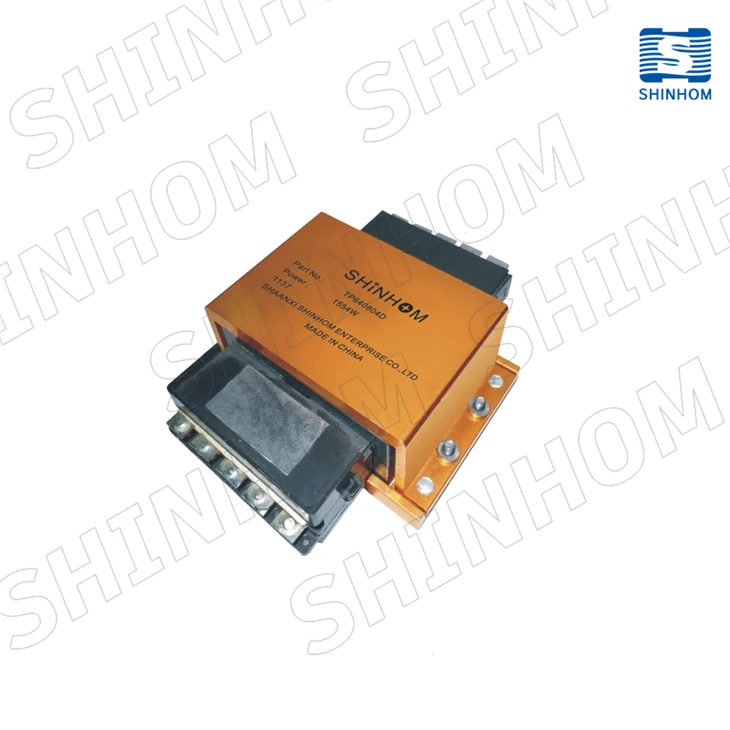

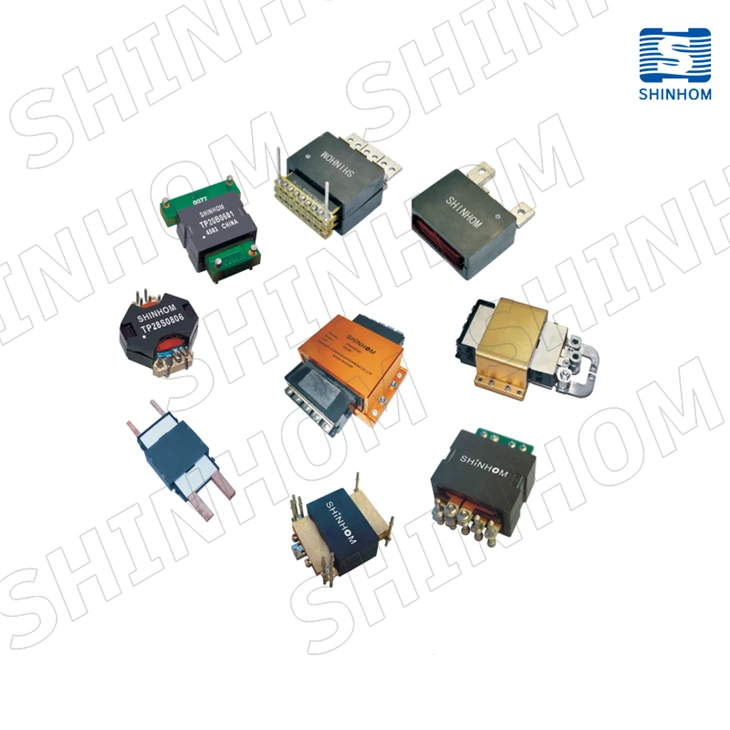

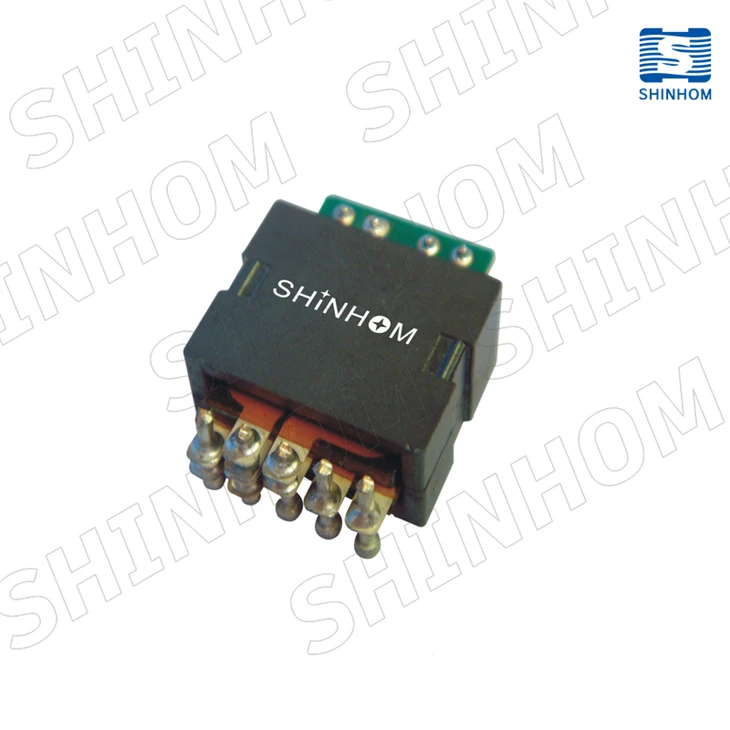

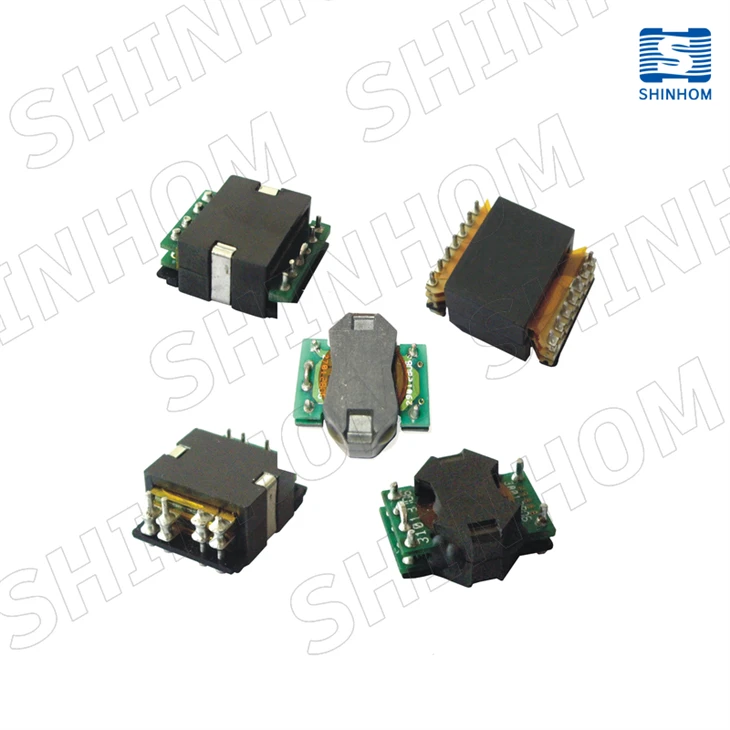

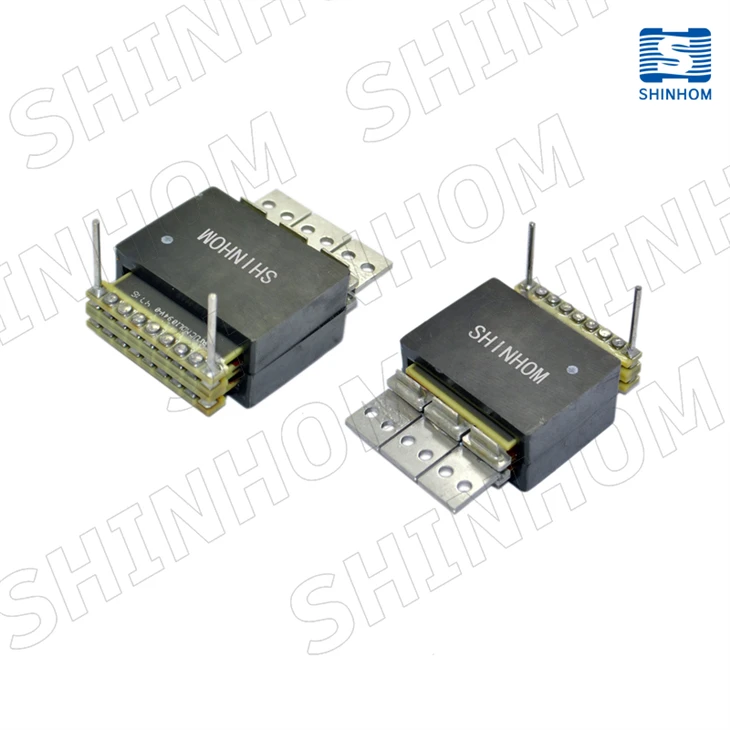

Transformer Planar ta' Enerġija Għolja,
L-akbar differenza bejn it-transformer planar u t-transformer tradizzjonali hija l-qalba tal-ħadid u l-istralċ. Transformers planari jużaw qalba tal-ferrite ta 'daqs żgħir E, RM jew ring, ġeneralment magħmula minn materjal tal-ferrite ta' qawwa ta 'frekwenza għolja, b'telf ta' qalba baxx bi frekwenza għolja; L-istralċ huwa magħmul minn bord ta 'ċirkwit stampat b'ħafna saffi, u l-istralċ jew il-folja tar-ram hija superimposta fuq il-qalba tal-ħadid ta' frekwenza għolja tal-pjan biex tifforma ċ-ċirkwit manjetiku tat-transformer. Dan id-disinn għandu reżistenza baxxa tar-ram dc, tnixxija baxxa u capacitance distribwita, li tista 'tissodisfa r-rekwiżiti tad-disinn ta' ċirkwit reżonanti. U minħabba l-ilqugħ manjetiku tajjeb tal-qalba manjetika, l-interferenza tal-frekwenza tar-radju tista 'tiġi mrażżna.
Meta mqabbla mat-trasformaturi tradizzjonali, it-trasformaturi planari prinċipalment għandhom il-karatteristiċi li ġejjin:
(1) Densità għolja ta 'kurrent. Wajers tat-trasformaturi planari huma attwalment xi kondutturi planari, għalhekk id-densità tal-kurrent hija għolja.
(2) Effiċjenza għolja. L-effiċjenza tista 'tilħaq 98% ~ 99%.
(3) sensazzjoni ta 'tnixxija baxxa. Madwar 0.2% tal-induttanza primarja.
(4) Konduzzjoni tajba tas-sħana. Distanza qasira ta 'kanal sħun u żieda fit-temperatura baxxa.
(5) Radjazzjoni EMI baxxa. Ilqugħ tajjeb tal-qalba jista 'jnaqqas ir-radjazzjoni għal livelli baxxi ħafna.
(6) Daqs żgħir. Qalba manjetika żgħira tintuża biex tnaqqas id-daqs.
(7) Ripetibbiltà tajba tal-parametri. Minħabba li l-istruttura tal-istralċ hija ffissata u maħduma minn qabel, il-parametri huma stabbli.
(8) Firxa wiesgħa ta 'frekwenza tax-xogħol. Il-frekwenza tvarja minn 10KHz sa 800KHz.
(9) Firxa wiesgħa tat-temperatura tax-xogħol. It-temperatura operattiva hija -40 grad ~ 130 grad.
(10) Insulazzjoni tajba. It-transformer planari huwa magħmul minn ċirkwit konduttiv u folja iżolanti li jikkoinċidu lil xulxin, sabiex jiġi żgurat li l-koljaturi, primarji - sekondarji u sekondarji jistgħu jilħqu iżolament ta 'insulazzjoni ta' 4 kV.

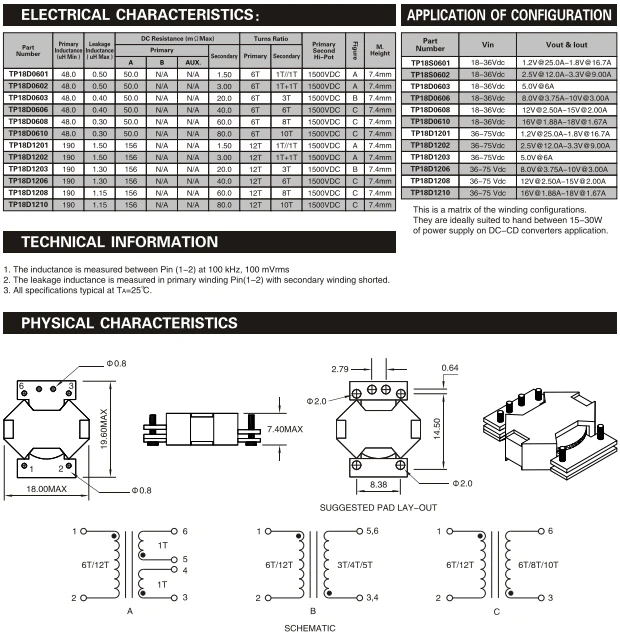

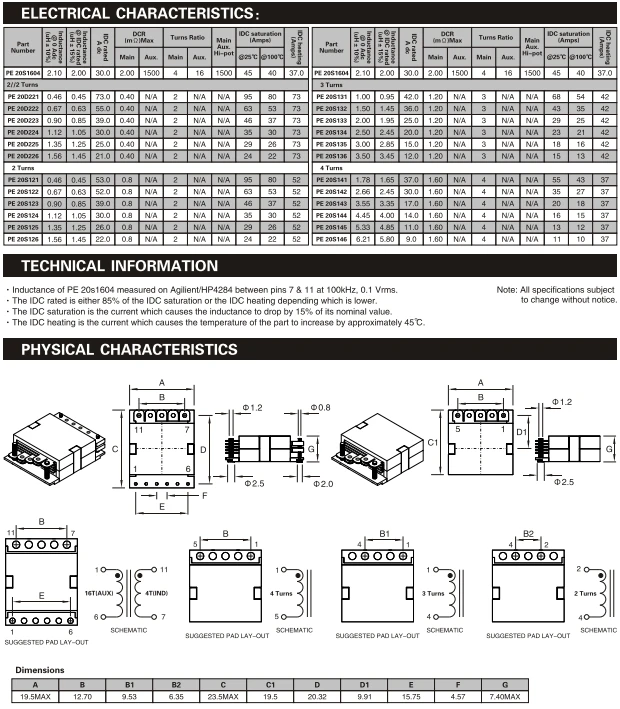

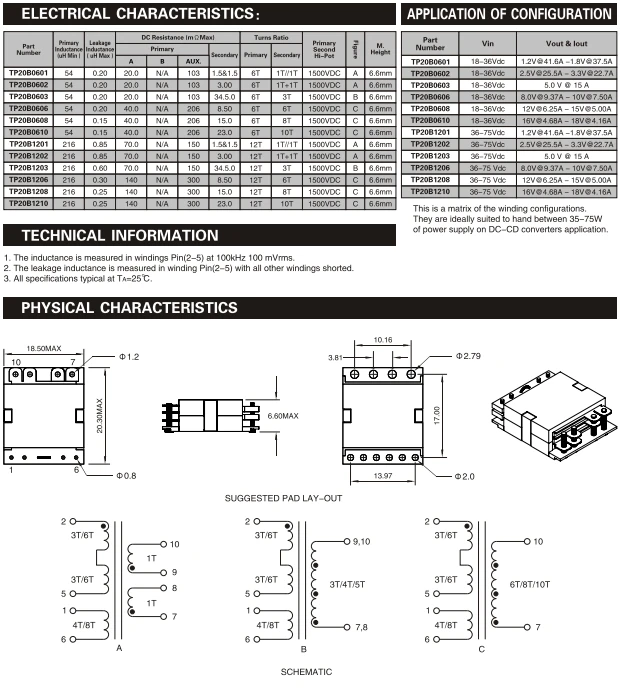

| Serje tal-Prodott | 1. PE20 ✉ | 2. TP14 ✉ | 3. TP18 ✉ |
| 4. TP20A ✉ | 5. TP20B ✉ | 6. TP25D ✉ | |
| 7. TP25F ✉ | 8. TP30 ✉ | 9. TPER14 ✉ |
Shinhom huwa ddedikat biex jistabbilixxi livell għoli ta 'eċċellenza għall-industriji li jintegraw jew jutilizzaw it-teknoloġiji tal-manjetika tagħna.Transformer Planar ta 'Qawwa Għoljaprodotti.
